F300摇杆开关
 | ·额定值:3A 125/250VAC
|

欧盟安全认证标志

美国联邦通信委员会认证 |
·标准操作力:5N-20N,手感无卡滞及轻重现象 |
·焊性245°±5°\1-2s 耐焊性245°±5°\3-5s |
·机械寿命:>400,000次 ·相应湿度:85% Rh以下 |
·电气寿命:>100,000次 · 绝缘电阻:≥100mΩ |
·环境温度:25℃~125℃ ·介电强度:极与极1000VAC 极与外壳1500VAC
|
·接触电阻:≤50mΩ |

系列代号 操纵杆
系列代号 | ·开关方向
| ·操纵杆 |
F300
| 1  一字
2  十字
|
1
金属柄
|
注意:在操纵杆和面板之间是一种粘合剂聚氯乙烯密封垫片,它具有良好的密封特性
电气示意图
|
手柄拨动方位 |

手柄未向任何方位拨动 处于中间(静止状态)

|

手柄未向任何方位拨动 处于中间(静止状态)

|

12点方位
6点方位开关 (P1和1号脚导通)
|

3点方位
9点方位开关 (P1和1号脚导通) |

6点方位
12点方位开关 (P1和1号脚导通) |

9点方位
3点方位开关 (P1和1号脚导通) |
Pin链接方式 |
限制和边框
|
 |

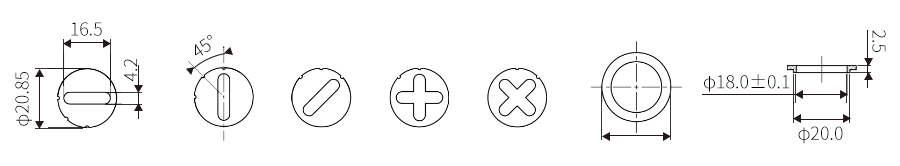

尺寸图(mm)
